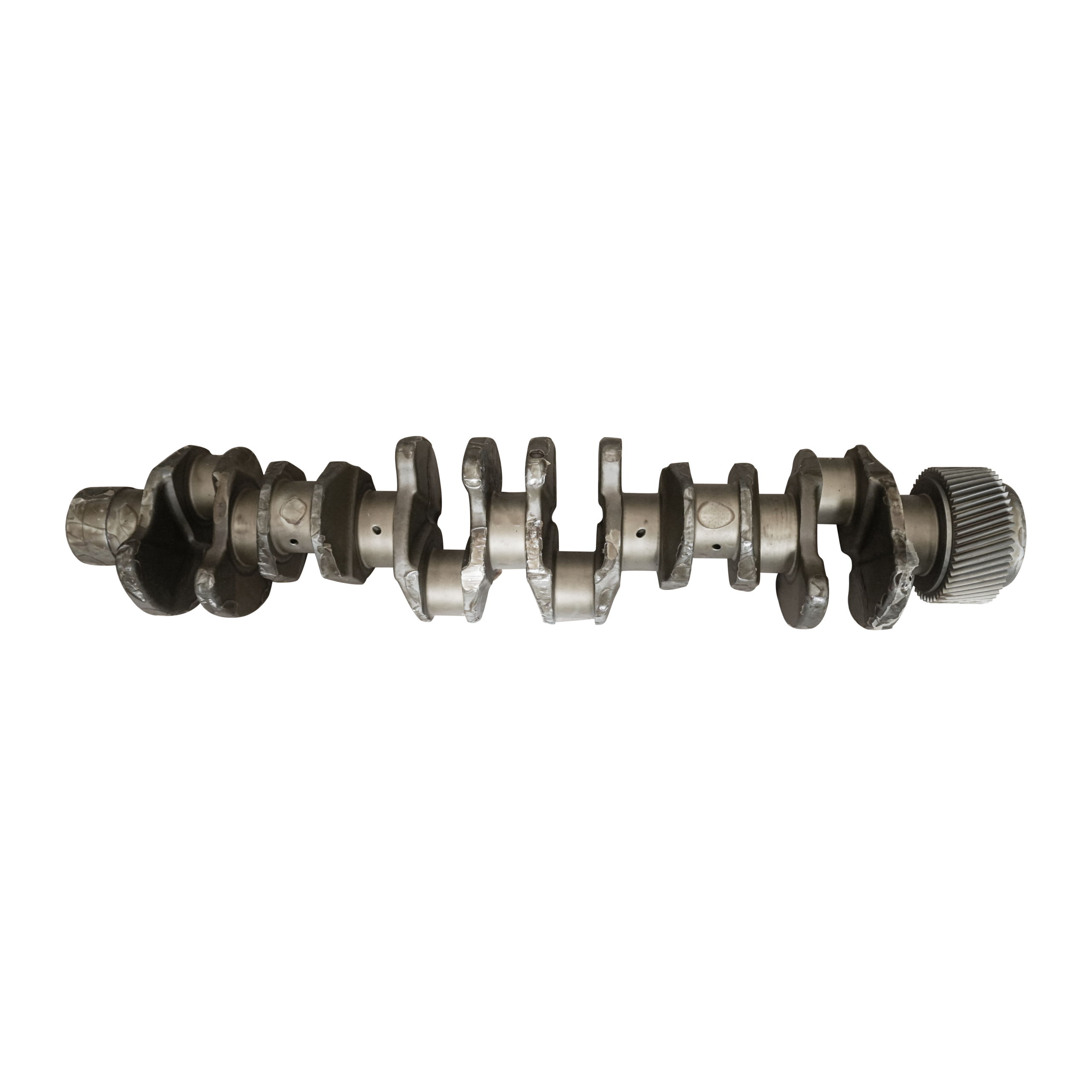

Iveco Cursor 8 F2BE0681 / F2BE3681 – OE kvaliteediga sepistatud väntvõll
OE kvaliteediga sepistatud väntvõll induktsioonkarastatud raam- ja kepsukaeltega. Valmistamisel kasutatakse samu tehnoloogilisi põhivõtteid, mida kasutatakse ka originaalväntvõllide tootmises: sepistamist, mehaanilist täppistöötlust, laagrikaelte pindkarastust ja lõppviimistlust. Nende koosmõju loob koormust taluva konstruktsiooni ja kulumiskindlad laagripinnad.
Sepistamine: koormust taluv toorik
Sepistamisel kuumutatakse metalltoorik ja vormitakse see suure survega väntvõlli kujuliseks. Metalli plastne deformeerimine suunab materjali struktuuri ning loob tugeva tooriku järgnevaks töötluseks. Sepistatud konstruktsiooni kasutatakse väntvõllidel, mis peavad taluma korduvalt muutuvaid painde- ja väändekoormusi.
Raam- ja kepsukaelte induktsioonkarastus
Selle väntvõlli raam- ja kepsukaelte laagripinnad on induktsioonkarastatud. Induktor tekitab vahelduva elektromagnetvälja, mis kuumutab laagrikaela pinnakihi kiiresti karastamiseks vajaliku temperatuurini. Järgnev kontrollitud jahutamine muudab pinnakihi struktuuri ning suurendab selle kõvadust ja kulumiskindlust.
Meetodi eesmärk on ühendada kõva tööpind ja sitkem südamik: pind peab vastu laagritööga kaasnevale kulumisele, detaili sisemus aitab taluda muutuvaid koormusi. Karastuse tulemust mõjutavad materjal, kuumutamise kestus, võimsus, sagedus ja jahutamine. Seetõttu on tähtis kogu protsessi kontroll, mitte ainult sõna „karastatud”.
Täppistöötlus ja laagrikaelte viimistlus
Tooriku valmistamise järel saavutatakse väntvõlli täpne kuju mehaanilise töötlemisega. Raamkaelad peavad asetsema ühel teljel ning kepsukaelte asend ja kaugus pöörlemisteljest määravad kolvikäigu. Töödeldakse ka kinnituspinnad ja õlikanalid, mille kaudu jõuab määrdeõli laagriteni.
Laagrikaelte lihvimisel ja lõppviimistlusel saavutatakse vajalik läbimõõt, ümarus ning pinnasiledus. Sile ja õige kujuga tööpind toetab kandva õlikile püsimist väntvõlli ning saale vahel. Viimistlus on oluline nii hõõrdumise, laagrite kulumise kui ka mootori sujuva töö seisukohalt.
Mida tootmisel kontrollitakse?
Väntvõlli kvaliteedi hindamisel on olulised kaelte mõõdud, ümarus, telgede asend, viskumine ja pinnakvaliteet. Karastatud teostusel lisanduvad pinnakõvadus ning karastatud kihi omadused. Materjal, töötlus ja mõõdutäpsus toimivad koos: üksnes kõva pind ei asenda õiget geomeetriat ega sobivat materjali.
OE-võrdluskoodid
99485949
Mootorikoodid
F2BE0684A*B001, PUC78ENTD20.0, F2BE0686C*B201, C78ENSM20.30, F2BE0684B*B13, C78ENTE20.00A001, F2BE1682D*B00, C78ENSM20.10, C78ENTM50.10, GECURSOR250ES.A551, GECURSOR250E.1A71M, F2BE0682F*B4, F2BE0687A*B301, PUC78ENTD20.20A100, F2BE0642A*A002, C78ENAM12.0, GECURSOR250E.R990, C78ENTM30.10A002, F2BE0642B*A, F2BE0686A*B11, F2BE0687C*B30, C78ENTM55.10A001, F2BE4683A*E0, GECURSOR250ES.R990, F2BE0685A*B3, F2BE0687B, C78ENTE60, CURSOR78TE2.1A002, C78ENTC26.00A004, F2BE0642F, C78ENTF40.00, C78ENTG20, C78ENTC25.00, C78ENTD20.00A, C78ENTM30.10-, C78ENTM50.11A001, F2BE3681B*U05, C78ENTD20.20, CURSOR78TE2S., CURSOR78TE2.A850, C78ENTM55.12, F2BE0681B*B541, F2BE0681B*BF60, F2BE3682A*U00, F2BEE681A, F2BE3681A*R004, F2BE0681C*B314, F2BE1682G*B006, F2BE0681A*B356, F2BE0681B*A314, F2BE3681B*U066, F2BE0681D*B32, F2BE3681B*P061, F2BE3682B*F05, F2BE3681A*S02, F2BE0681B*BC51, F2BE3681A*M004, F2BE0641K*B02, F2BE3681A*M031, F2BE0681B*BC3, F2BE0681D*B50, Cursor 8-300, F2BE0682A*B015, F2BE3681A*S100, F2BE3681B*S004, F2BE0682A*D004, F2BE1682B*B, F2BE3681A*R099, F2BE3681A*M001, F2BE3681C*R040, F2BE0641A*A10, F2BE0681B*BC09, F2BE0681F*A07, F2BE3681C*P102, F2BE3681A*R061, F2BE3681B*S016, F2BE0681B*B653, F2BE0682DB, F2BE0681A*BE01, F2BE3681A*S072, F2BE3681C*R03, F2BE3681C*P104, Cursor 8 E 36, F2BE0681A*BC36, F2BE3681C*S04, F2BE3681B*F061, F2BE0681C*A02, F2BE0681A*A311, F2BE0682B*B2, F2BE0681C*A314, F2BE0681B*BC56, F2BE0681A*A05, F2BE0681DB111, F2BE4682C*R001, F2BE0681A*A071, F2BE0681C*B311, F2BE0641D*B, F2BFA601D*C, F2BE3681C*P050, F2BE3681B*R084, F2BE0642D, F2BE0681F*B657, F2BE3681A*U07, F2BE0681C*B32, F2BFA601G*J00, F2BEE682A*, F2BE0681B*B454, F2BE3681C*R103, F2BE0681E*B394, F2BE3682D*V0, F2BE0681D*B393, F2BE0681D*B30, F2BE0681A*BD, F2BE0642A*A006, F2BE0681F*B651, F2BE3681B*R063, F2BE3681A*P091, F2BE3682C*U004, F2BE3681A*P089, F2BE3681A*M07, F2BE3681A*M08, F2BE3682B*S052, F2BE3681A*S064, F2BE0642H*B00, F2BE0681B*A074, F2BE0681B*BC7, F2BE3682A*S0, F2BE0681B*B341
Kataloogis loetletud sõidukimudelid
IVECO EUROTECH; IVECO EUROTRAKKER; IVECO STRALIS; IVECO TRAKKER; IVECO CITYCLASS; IRISBUS CITELIS; IRISBUS AXER; IRISBUS EURORIDER; IRISBUS ARWAY; ASTRA HD; KAROSA C-Series
Sobivuse kontroll ja pakkumine
Sobivus sõltub mootori täpsest versioonist, tootmisaastast ja väntvõlli OE-koodist. Saada päringuga VIN-kood, mootori tähis ja olemasoleva detaili kood. Kinnitame sobivuse, komplektsuse ja tarneaja pakkumises.
Tootefoto kujutab vastava tootekoodi juures näidatud detaili.
OE-koodid on toodud sobivuse võrdlemiseks.
