Kirjeldus
Iveco F1AFL411 Daily Euro 6, alates mootorinumbrist 2515300 – Väntvõll MALM
Väntvõll MALM. Valutooriku valmistamine, mehaaniline täppistöötlus ja laagrikaelte lõppviimistlus on tootmise põhietapid, mida kasutatakse ka valatud originaalväntvõllide puhul. Detaili tööomadused sõltuvad materjalist, valandi kvaliteedist ja töötluse täpsusest.
Valutehnoloogia: malmist väntvõlli valmistamine
Selle väntvõlli materjal on malm. Valamisel täidetakse väntvõlli kujule vastav vorm sulametalliga. Kontrollitud tahkumise ja jahtumise järel eemaldatakse toorik vormist ning puhastatakse edasiseks töötluseks. Materjali koostis ja kujunev struktuur mõjutavad valandi tugevust ning tööomadusi.
Valatud väntvõlle kasutatakse ka originaalmootorites. Valamine ja sepistamine on erinevad tootmisviisid; sobiva lahenduse määravad mootori konstruktsioon ja koormused. Valutoorikust valmistatakse täpsete mõõtmetega detail järgneva mehaanilise töötlemise ning laagrikaelte viimistlemisega.
Täppistöötlus ja laagrikaelte viimistlus
Tooriku valmistamise järel saavutatakse väntvõlli täpne kuju mehaanilise töötlemisega. Raamkaelad peavad asetsema ühel teljel ning kepsukaelte asend ja kaugus pöörlemisteljest määravad kolvikäigu. Töödeldakse ka kinnituspinnad ja õlikanalid, mille kaudu jõuab määrdeõli laagriteni.
Laagrikaelte lihvimisel ja lõppviimistlusel saavutatakse vajalik läbimõõt, ümarus ning pinnasiledus. Sile ja õige kujuga tööpind toetab kandva õlikile püsimist väntvõlli ning saale vahel. Viimistlus on oluline nii hõõrdumise, laagrite kulumise kui ka mootori sujuva töö seisukohalt.
Mida tootmisel kontrollitakse?
Väntvõlli kvaliteedi hindamisel on olulised kaelte mõõdud, ümarus, telgede asend, viskumine ja pinnakvaliteet. Karastatud teostusel lisanduvad pinnakõvadus ning karastatud kihi omadused. Materjal, töötlus ja mõõdutäpsus toimivad koos: üksnes kõva pind ei asenda õiget geomeetriat ega sobivat materjali.
OE-võrdluskoodid
5802744467, 5801846068, 5801925563, 5802413767, 5802744469
Mootorikoodid
F1AGL411J, F1AFL411B
Kataloogis loetletud sõidukimudelid
IVECO DAILY
Sobivuse kontroll ja pakkumine
Sobivus sõltub mootori täpsest versioonist, tootmisaastast ja väntvõlli OE-koodist. Saada päringuga VIN-kood, mootori tähis ja olemasoleva detaili kood. Kinnitame sobivuse, komplektsuse ja tarneaja pakkumises.

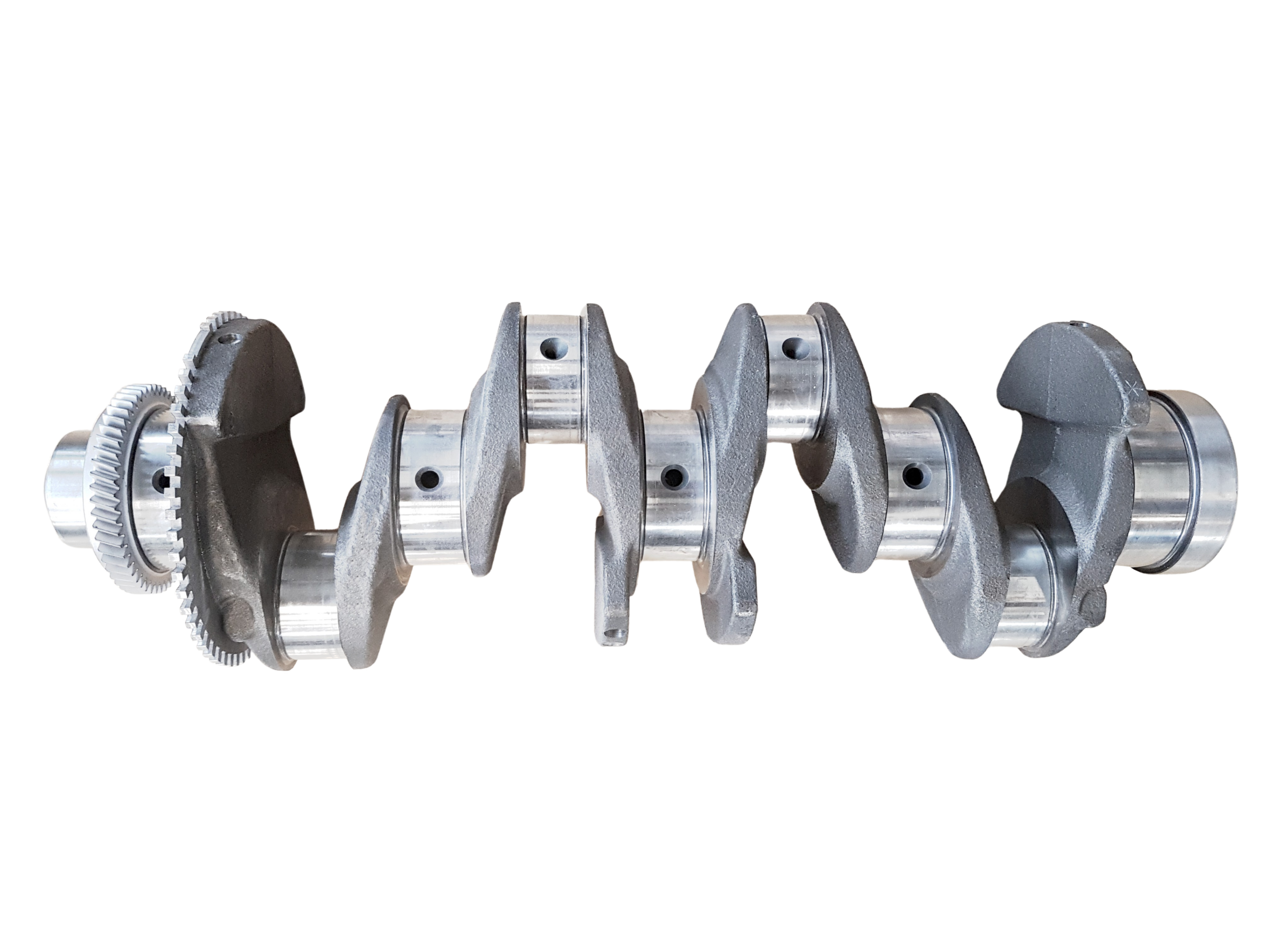

Tootefoto kujutab vastava tootekoodi juures näidatud detaili.
OE-koodid on toodud sobivuse võrdlemiseks.
