Kirjeldus
MAN D2066, 4 vastukaalu – OE kvaliteediga sepistatud väntvõll
OE kvaliteediga sepistatud väntvõll induktsioonkarastatud raam- ja kepsukaeltega. Valmistamisel kasutatakse samu tehnoloogilisi põhivõtteid, mida kasutatakse ka originaalväntvõllide tootmises: sepistamist, mehaanilist täppistöötlust, laagrikaelte pindkarastust ja lõppviimistlust. Nende koosmõju loob koormust taluva konstruktsiooni ja kulumiskindlad laagripinnad.
Sepistamine: koormust taluv toorik
Sepistamisel kuumutatakse metalltoorik ja vormitakse see suure survega väntvõlli kujuliseks. Metalli plastne deformeerimine suunab materjali struktuuri ning loob tugeva tooriku järgnevaks töötluseks. Sepistatud konstruktsiooni kasutatakse väntvõllidel, mis peavad taluma korduvalt muutuvaid painde- ja väändekoormusi.
Raam- ja kepsukaelte induktsioonkarastus
Selle väntvõlli raam- ja kepsukaelte laagripinnad on induktsioonkarastatud. Induktor tekitab vahelduva elektromagnetvälja, mis kuumutab laagrikaela pinnakihi kiiresti karastamiseks vajaliku temperatuurini. Järgnev kontrollitud jahutamine muudab pinnakihi struktuuri ning suurendab selle kõvadust ja kulumiskindlust.
Meetodi eesmärk on ühendada kõva tööpind ja sitkem südamik: pind peab vastu laagritööga kaasnevale kulumisele, detaili sisemus aitab taluda muutuvaid koormusi. Karastuse tulemust mõjutavad materjal, kuumutamise kestus, võimsus, sagedus ja jahutamine. Seetõttu on tähtis kogu protsessi kontroll, mitte ainult sõna „karastatud”.
Täppistöötlus ja laagrikaelte viimistlus
Tooriku valmistamise järel saavutatakse väntvõlli täpne kuju mehaanilise töötlemisega. Raamkaelad peavad asetsema ühel teljel ning kepsukaelte asend ja kaugus pöörlemisteljest määravad kolvikäigu. Töödeldakse ka kinnituspinnad ja õlikanalid, mille kaudu jõuab määrdeõli laagriteni.
Laagrikaelte lihvimisel ja lõppviimistlusel saavutatakse vajalik läbimõõt, ümarus ning pinnasiledus. Sile ja õige kujuga tööpind toetab kandva õlikile püsimist väntvõlli ning saale vahel. Viimistlus on oluline nii hõõrdumise, laagrite kulumise kui ka mootori sujuva töö seisukohalt.
Mida tootmisel kontrollitakse?
Väntvõlli kvaliteedi hindamisel on olulised kaelte mõõdud, ümarus, telgede asend, viskumine ja pinnakvaliteet. Karastatud teostusel lisanduvad pinnakõvadus ning karastatud kihi omadused. Materjal, töötlus ja mõõdutäpsus toimivad koos: üksnes kõva pind ei asenda õiget geomeetriat ega sobivat materjali.
OE-võrdluskoodid
51.02101-0634, 51021010634, 51.02101-0671, 51021010671, 51.02101-0673, 51021010673, 51.02101-0679, 51021010679, 51.02101-0680, 51021010680, 51.02101-0682, 51021010682, 51.02101-0690, 51021010690
Mootorikoodid
D 2066 LF 28, D 2066 LF 18, D 2066 LF 50, D 2066 LF 22, D 2066 LUH 01, D 2066 LF 07, D 2066 LUH 42, D 2066 LF 19, D 2066 LOH 11, D 2066 LUH 47, D 2066 LF 12, D 2066 LUH 52, D 2066 LOH 35, D 2066 LF 13, D 2066 LOH 26, D 2066 LF 45, D 2066 LF 16, D 2066 LF 04, D 2066 LOH 07, D 2066 LF 46, D 2066 LF 29, D 2066 LF 51, D 2066 LUH 41, D 2066 LOH 01, D 2066 LUH 48, D 2066 LUH 15, D 2066 LUH 13, D 2066 LF 44, D 2066 LF 41, D 2066 LF 40, D 2066 LOH 12, D 2066 LF 38, D 2066 LF 35, D 2066 LOH 32, D 2066 LUH 53, D 2066 LOH 34, D 2066 LOH 10, D 2066 LF 48, D 2066 LF 33, D 2066 LF 27, D 2066 LOH 27, D 2066 LUH 24, D 2066 LF 32, D 2066 LOH 40, D 2066 LF 11, D 2066 LOH 28, D 2066 LF 17, D 2066 LF 36, D 2066 LUH 32, D 2066 LUH 51, D 2066 LF 26, D 2066 LF 20, D 2066 LUH 22, D 2066 LOH 38, D 2066 LUH 33, D 2066 LF 06, D 2066 LUH 21, D 2066 LF 53, D 2066 LUH 50, D 2066 LOH 33, D 2066 LUH 43, D 2066 LF 30, D 2066 LF 03, D 2066 LUH 34, D 2066 LF 01, D 2066 LUH 23, D 2066 LF 15, D 2066 LF 25
Kataloogis loetletud sõidukimudelid
MAN TGA; MAN TGX; MAN TGS; MAN NL; MAN LION´S; MAN NG; MAN HOCL; MAN SL; MAN SÜ; NEOPLAN Tourliner; NEOPLAN Cityliner; NEOPLAN Centroliner; PLAXTON PANTHER; ERF ECT; TEMSA DIAMOND; BREDAMENARINIBUS AVANCITY; BREDAMENARINIBUS LANDER; VAN HOOL T-Serie; FAP A-Series; VISEON L; VISEON C; LAZ LEMBERG
Sobivuse kontroll ja pakkumine
Sobivus sõltub mootori täpsest versioonist, tootmisaastast ja väntvõlli OE-koodist. Saada päringuga VIN-kood, mootori tähis ja olemasoleva detaili kood. Kinnitame sobivuse, komplektsuse ja tarneaja pakkumises.

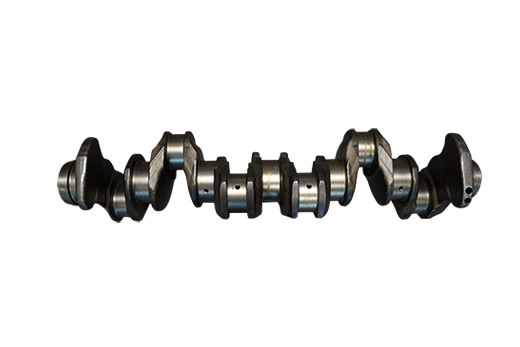

Tootefoto kujutab vastava tootekoodi juures näidatud detaili.
OE-koodid on toodud sobivuse võrdlemiseks.
